# Réaliser la note de dimensionnement d'une PAC air-eau avec CAP RENOV+
# Note de dimensionnement d'une PAC air-eau : notre outil pour la produire en ligne
La note de dimensionnement est à remettre au client dès l'engagement de l'opération (depuis janvier 2026). Les installateurs doivent donc produire le document dès la signature du devis ou du bon de commande. CAP RENOV+ permet avec notre outil en ligne gratuit de produire la note de dimensionnement pour tout type de PAC air/eau au format PDF, à partir de l'export CSV de votre simulation CAP RENOV+ ou à partir d'une saisie manuelle.
# Un document technique devenu une pièce administrative indispensable
En quelques années, la réalisation d’une note de dimensionnement est passée de bonne pratique à pièce centrale du dossier de subvention (CEE) et de qualification RGE.
Depuis le 1er Avril 2022, une note de dimensionnement de générateur est à réaliser et à joindre à tout dossier de demande d'un coup de pouce ou d'une subvention liée au CEE lorsque le projet comprend l'installation d'une pompe à chaleur.
Les instructeurs peuvent invalider le dossier et refuser la demande d'aide si le document n’est pas présent. La note de dimensionnement doit être annexée au devis et présentée au client.
Depuis le 1er Janvier 2026, l'arrêté du 15 décembre 2025 (opens new window) révise les fiches BAR-TH-171 (PAC air/eau) et BAR-TH-172 (PAC eau/eau) et s'applique à toutes les opérations engagées à compter de cette date.
Cette mise à jour s’inscrit dans le démarrage de la 6ᵉ période CEE qui renforce les contrôles en permettant la publication du nom des entreprises fraudeuses et de prendre des sanctions financières indexées sur leur chiffre d'affaires.
Extrait de la fiche BAR-TH-171 dans sa version vA78.4 (opens new window) :
« Le professionnel rédige une note de dimensionnement du générateur par rapport aux déperditions calculées à T = Tbase. […]
Cette note est remise au bénéficiaire à l'engagement de l'opération. Le cas échéant elle est actualisée et remise au bénéficiaire à l'achèvement des travaux. »
# Implications concrètes pour les installateurs de PAC air/eau
La note doit-être produite avant la signature, et non pas après la pose. Elle accompagne le devis remis au client.
Lorsque vous utilisez CAP RENOV+ pour votre offre commerciale, il est possible de basculer naturellement sur l’édition de la note de dimensionnement après la réalisation de l’état initial ou des scénarios de travaux.
Les référentiels de qualification RGE (Qualibat, Qualit'EnR, OPQIBI) exigent eux aussi une note de dimensionnement lors de l'installation d'un système de chauffage.
Les règles de l'art (DTU, documents Rage et PACTE) recommandent de réaliser une note de dimensionnement, globale ou pièce par pièce, lors d’un changement de l’installation de chauffage ou des radiateurs.
Les notes de dimensionnement font parties des documents à fournir afin de respecter les référentiels de qualification RGE. Le sujet dépasse donc le seul dossier CEE.
# Les exigences de la fiche CEE pour la note de dimensionnement.
La fiche CEE précise que « la PAC installée est conforme aux préconisations de la note de dimensionnement ».
La note de dimensionnement est donc un document de justification opposable des caractéristiques du matériel que l’installateur fourni et pose. La note de dimensionnement engage l’entreprise.
Le calcul doit se faire à la température de base et non pas à une température moyenne hivernale ou sur la base des consommations comme certaines méthode simplifiées le propose. Cela suppose une méthode de calcul qui utilise les surfaces déperditives réelles du logement et le niveau d'isolation des parois. Cela correspond à la méthode issue des règles de l’art (DTU) et décrite en détail par la NF EN 12831.
Les méthodes par ratios (W/m²) ou par analyse des factures ne sont pas recevables en cas de litige.
Nous détaillons ces différentes méthodes et leurs domaines de validité dans notre article consacré au
calcul des déperditions d'un logement.
Le périmètre des déperditions correspond aux pièces désservies par la PAC
« Les déperditions concernent les pièces du logement désservies par le réseau de chauffage, sans considération des éventuels autres générateurs présents. »
Si la PAC ne dessert que 68 m² d'un logement de 90 m², avec par exemple une véranda ou une extension qui est équipée par un autre émetteur de chaleur alors ce sont uniquement ces 68 m² qui doivent être pris en compte.
La règle avant / après travaux :
S’il s’agit uniquement du remplacement du générateur, on retient les déperditions avant travaux.
S’il s’agit de travaux complémentaires sur l'enveloppe ou la ventilation, on retient les déperditions après travaux complémentaires.
# L'outil « Note de dimensionnement » de CAP RENOV+
La demande d'un module dédié a recueilli 97 votes sur demandesutilisateurs.cap-renov.fr (opens new window) et l’outil était dans les cartons depuis un moment.
Il est disponible directement sur le site de CAP RENOV+ en accès libre : pas d'installation, pas de connexion, disponible sans licence. Il fonctionne sur ordinateur comme sur tablette.

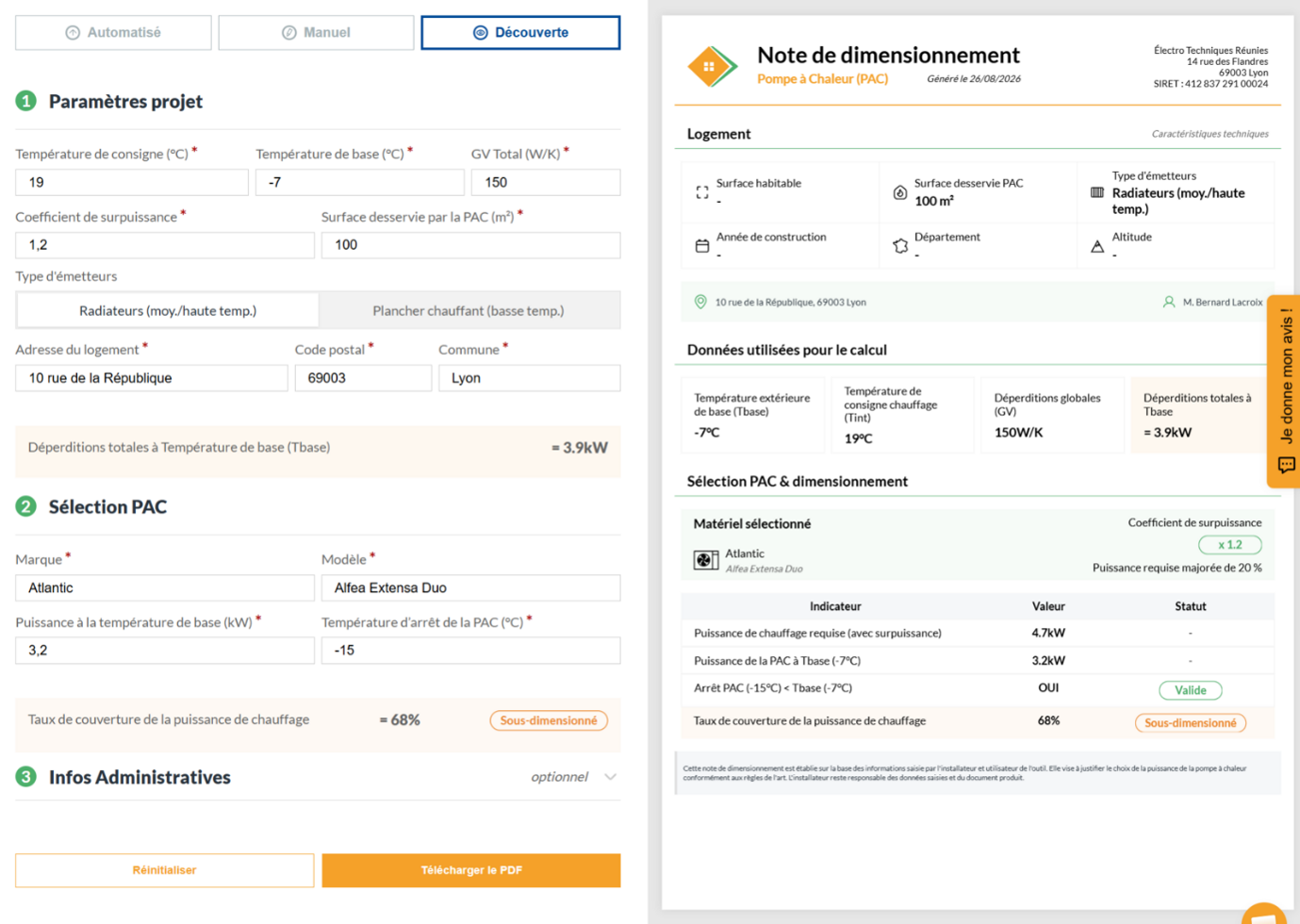

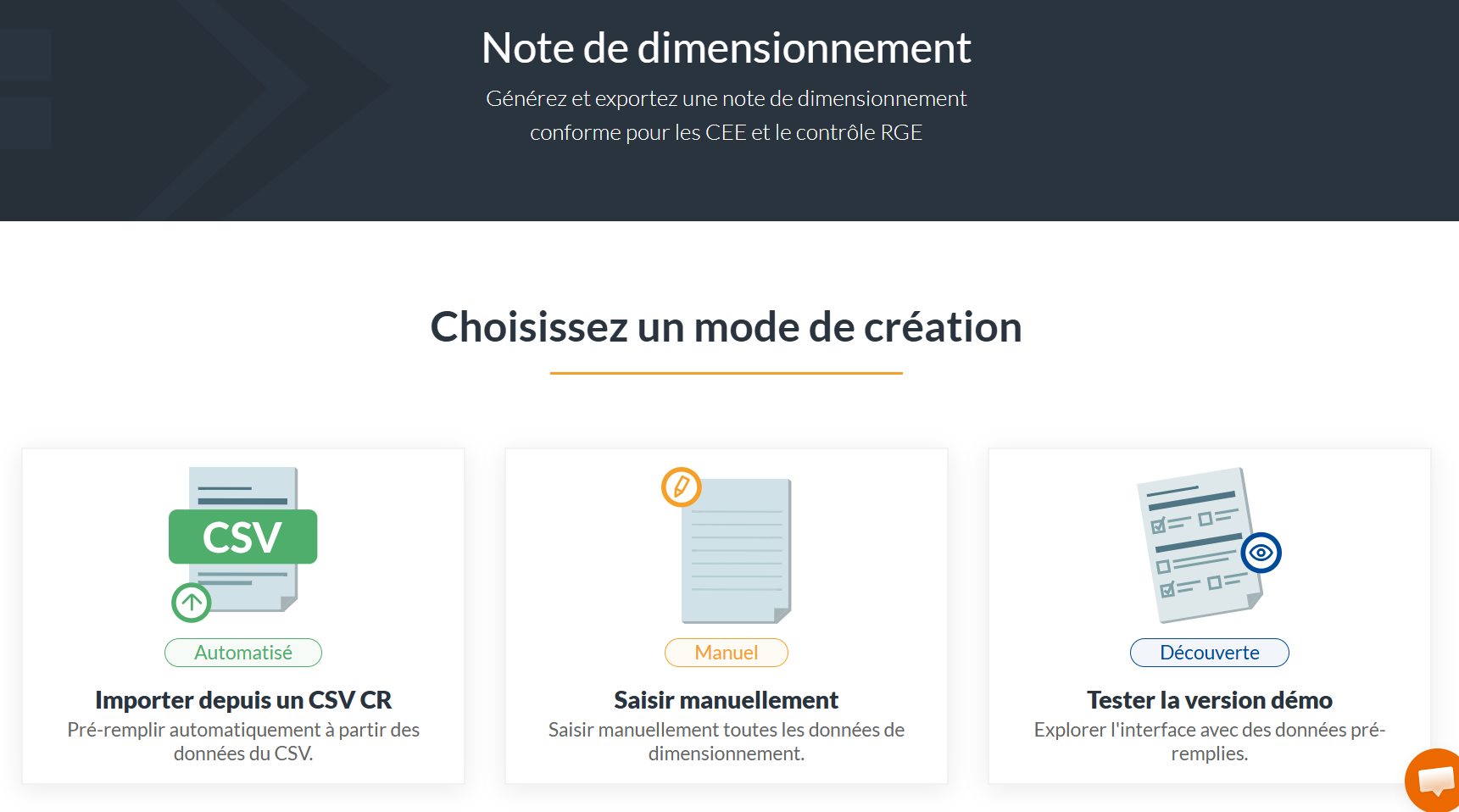

Trois parcours sont disponibles :
Automatisé : Dans ce cas, vous utilisez l'export CSV (lien article Helpdesk (opens new window)) d'une simulation CAP RENOV+ et choisissez le niveau de déperdition à utiliser (l'état initial ou l’un de vos trois scénarios de travaux). L’édition du document est plus rapide sans ressaisie des données d’entrées du calcul et les données administratives se préremplissent.
Manuel : Vous saisissez vous-même les données de dimensionnement. C'est le parcours à emprunter si vous partez d'un rapport PDF CAP RENOV+, ou si vous avez calculé vos déperditions à part. Elle rend l'outil utilisable même sans licence CAP RENOV+.
Découverte : Un cas d'exemple est préremplie pour essayer l’outil rapidement.

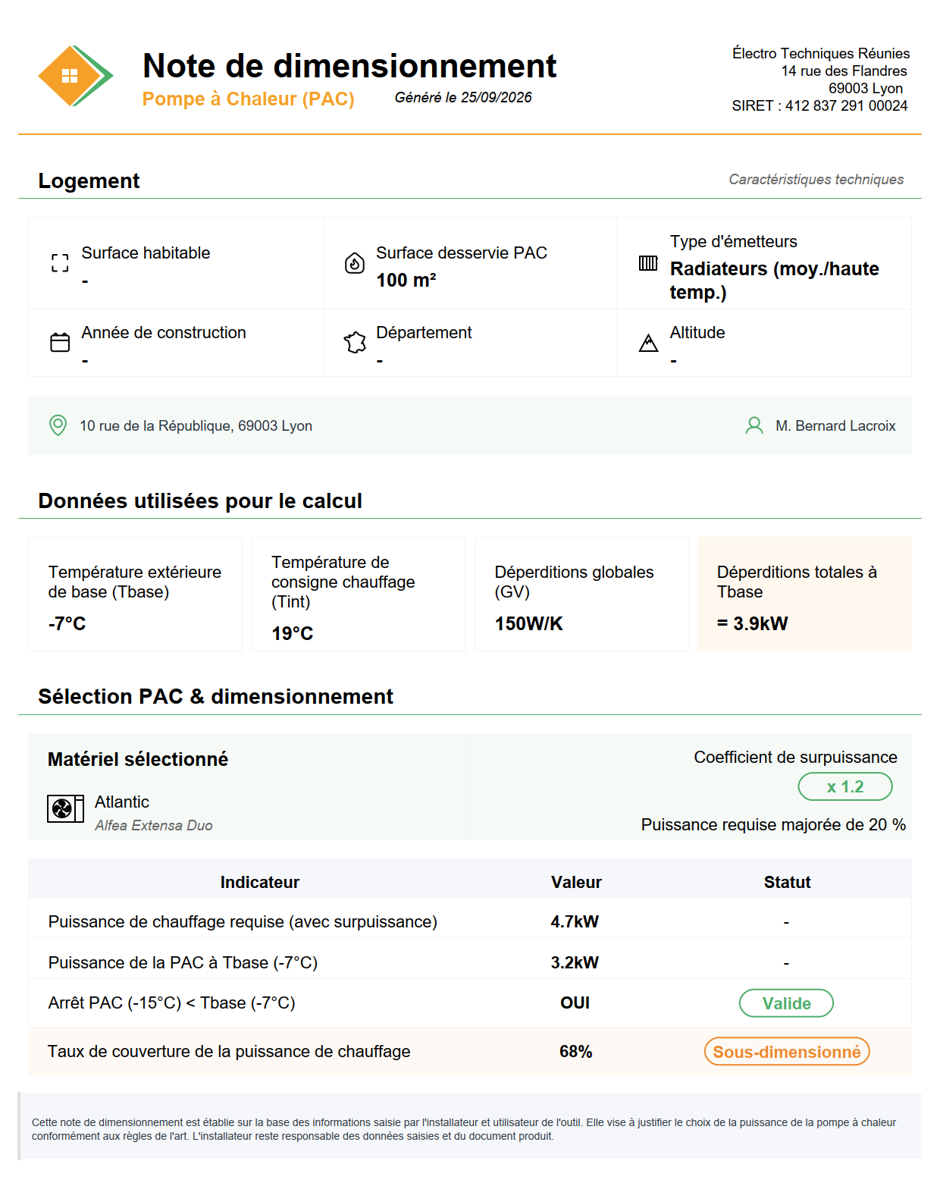

L’outil produit une note de dimensionnement sur une page : bloc Logement, bloc Données utilisées pour le calcul (Tbase, Tint, GV, déperditions à Tbase), puis le bloc Sélection PAC & dimensionnement avec le matériel retenu (à remplir manuellement), le coefficient de surpuissance appliqué et un tableau d'indicateurs ce qui permet de vérifier le bon dimensionnement de l’installation.
Le pied de page rappelle que la note est établie sur la base des informations saisies et que l'installateur reste responsable des données et du document produit.
# La méthode de calcul et les critères techniques de dimensionnement
L’outil s'appuie sur le moteur de calcul de CAP RENOV+, en service depuis 2021 et validé par le CSTB sur la partie audit réglementaire.
Calcul des déperditions.
Le GV du logement provient de la description faite dans votre simulation, calculée selon la méthode 3CL-DPE-2021. La température extérieure de base et la température de consigne intérieure de 19 °C suivent le complément national de la NF EN 12831-1. Nous avons consacré un article (opens new window) qui détaille la différence entre les températures de base de la 3CL-2021 et celles de la EN 12831.
Calcul de la puissance requise
P = GV × ΔT × coefficient de surpuissance ( cf article calcul des déperditions )
Le coefficient de surpuissance couvre la relance après le ralenti (baisse de la consigne de température) et permet d’inclure une marge de sécurité. Il est paramétrable entre 0,8 et 1,2.
Un coefficient de surpuissance de 1,2 indique explicitement « puissance requise majorée de 20 % ».

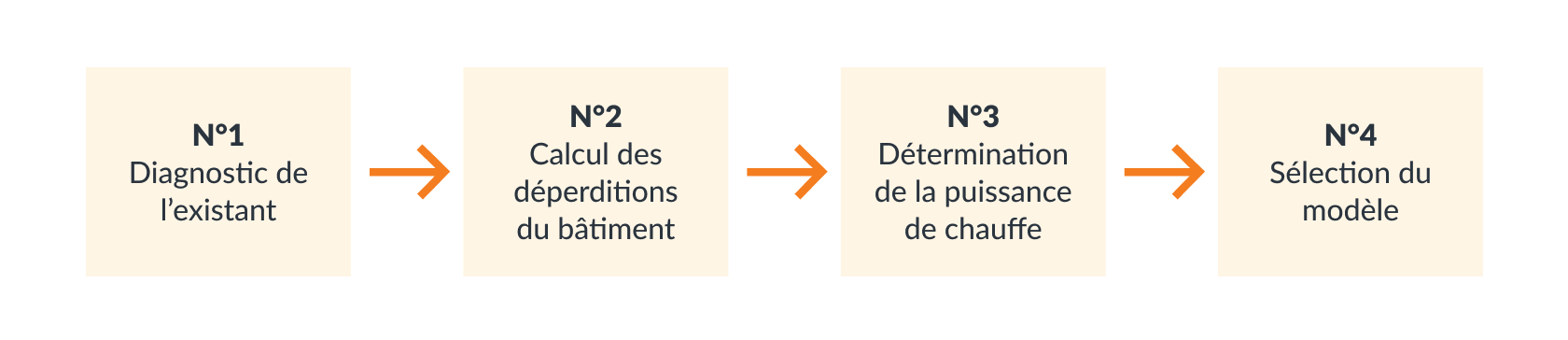

# Rappel du processus de dimensionnement d’une pompe à chaleur air/eau
Le dimensionnement doit permettre de vérifier que le puissance (en kW) du modèle de PAC retenu couvre bien la puissance de chauffe nécessaire.
Le taux de couverture permet de valider le dimensionnement et se définit à la température de base. C’est le rapport entre la puissance de chauffage délivrée par la PAC et la puissance requise pour chauffer la zone concernée.
C'est le taux de couverture qui détermine le statut du dimensionnement (tableau ci-dessous). Les seuils sont repris depuis les règles de l’art détaillées dans le DTU 65.16. Le DTU demande que la PAC couvre au moins 80 % des déperditions et pas plus de 100% pour éviter tout surdimensionnement.
| Taux de couverture | Statut affiché dans l'application |
|---|---|
| Inférieur à 80 % | |
| Entre 80 % et 100 % | |
| Supérieur à 100 % |
Notre outil utilise les critères du DTU pour afficher les statuts permettant de vérifier le bon dimensionnement de la PAC.

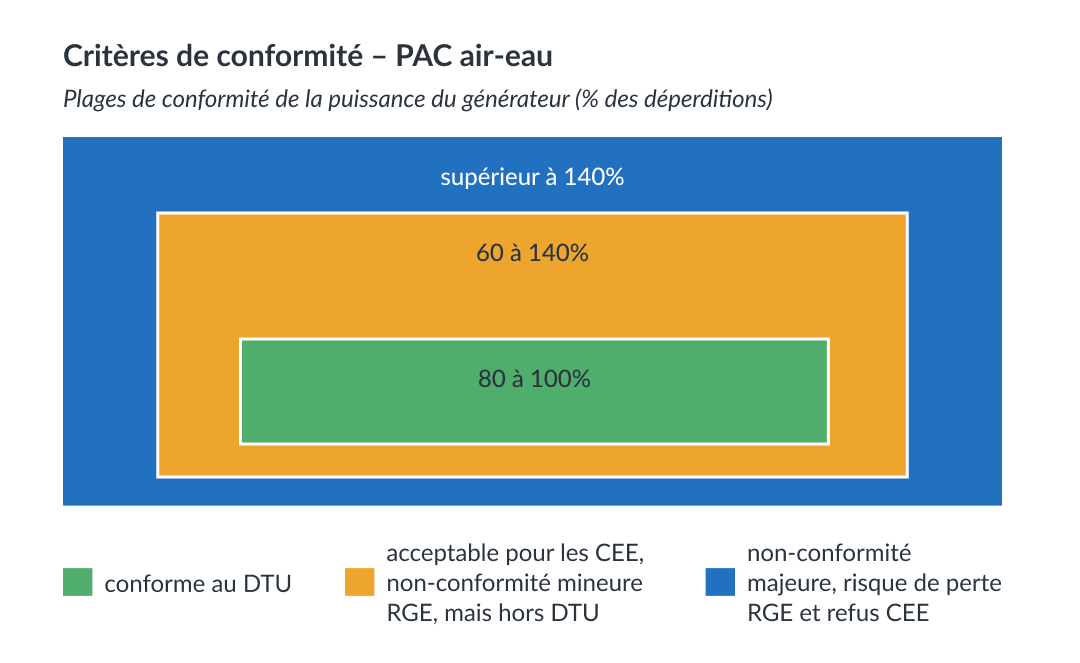

L’illustration ci-dessous permet de comparer les critères issus du DTU (opposable en cas de litige) aux critères demandés par certains délégataires CEE ou pour la qualification RGE. Dans tous les cas les critères du DTU sont plus restrictifs et sécurisent l’installation.
La vérification de la température d'arrêt vérifie que la machine fonctionne encore à la température de base du lieu. Une PAC qui s'arrête à −7 °C dans un département dont la Tbase est de −9 °C ne permet pas d’atteindre la température de consigne (19°C) les jours les plus froids.
Le choix du type d’installation (substitution ou relève, régime d'eau, production d'eau chaude sanitaire) relève d'une démarche plus large que nous ne traitons pas dans cet article.
# Périmètre et limites
La première version de notre outil est utilisable uniquement pour les pompes à chaleur air-eau. De prochaines versions sont déjà programmées afin d’augmenter le périmètre d’utilisation et la facilité d’utilisation de l’outil.
| Pac air/eau |  |
| Maison individuelle et appartement | |
| Radiateurs et plancher chauffant | |
| Production d'eau chaude sanitaire |  |
| PAC air/air, eau/eau, hybride | |
| Base de données des machines constructeurs | |
Le dimensionnement pièce par pièce est déjà possible dans le module « Radiateurs par pièce » , qui calcule le taux de couverture de chaque émetteur et vérifie que les radiateurs en place seront suffisamment puissants à basse température.
Proposition et avis sur l’outil note de dimensionnement : demandesutilisateurs.cap-renov.fr (opens new window)
Vous pouvez aussi déposer directement votre avis sur l’outil dans le lien affiché à droite de l’écran « je donne mon avis ».
